一、简介

科通电气GCK系列低压抽出式成套开关设备（以下简称“开关设备”）适用于额定工作电压380V，交流三相四线、三相五线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。本产品符台GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC604391《低压成套开关设备和控制设备》等标准。

二、使用条件

1、海拔高度：不超过2000m。

2、环境温度：-5℃~+40℃，日平均温度不高于+35℃。

3、相对湿度：在温度为+40℃时不超过50%；在温度较低时允许有较高的相对湿度，例如+20℃时为90%。

4、没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

5、与垂直面倾斜不超过50。

6、适用于以下温度的运输和储存过程，-25℃~+55℃，在短时间内（不超过24h）不超过+70℃。

7、如上述使用条件不能满足时，应由用户在订货时向本公司提出，协商解决。

三、产品特点：

   具体分断能力高，动热稳定性能好，结构先进、合理、电气方案切合实际、系列性、通用性强，各种方案单元任意组合，一台柜所容纳的回路较多，节省占地面积，外形美观，防护等级高，案例可靠，维护方便等优点。产品符合IEC439标准，也符合GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》标准。

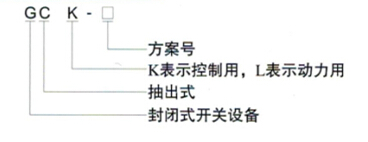

四、型号及含义

五、技术参数

1、额定绝缘电压：660V、1000V：

2、额定工作电压：380V、660V：

3、辅助电路额定电压： AC 220V、380V、DC 110V、220V:

4、使用频率：50Hz～60Hz：

5、额定电流：水平母线≤3150A  垂直母线630A、800A，1200A

6、额定短时耐受电流：50、80kA/ls  中性母线30kA/ls：

7、额定峰值电流：105kA/O.ls，50kA/O.ls；

8、功能单元（抽屉）分断能力：50kA（有效值）

9、外壳防护等级：IP30、IP40：

10、母线设置：三相四线制、三相五线制：

11、操作方式：就地、远方、自动；

六、订货须知

用户订货时应提供如下资料：

a. 产品的全型号（包括主电路方案号和辅助电路方案号）

b. 主电路系统组合顺序图（排列图及一次单线图）

c. 辅助电路电气原理图

d. 柜内元器件清单

e. 配电柜的排列图

f. 配电柜表面漆膜颜色

g. 其它与产品正常使用条件不符的特殊要求

外形尺寸（宽*深*高）：

柜高：2200mm

柜宽：600、800、1000、1200（800+400）mm

柜深：800、1000mm
