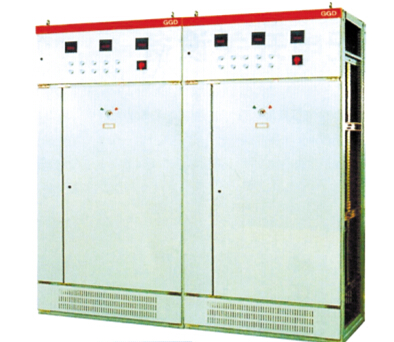

一、简介

科通电气GGD型交流低压配电柜开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V．额定电流至3150A的配电系统中作为动力，照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流选50KA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。该产品符合GB7251《低压成套开关设备和控制设备》、IEC60439《低压成套开关设备和控制设备》等标准。

二、使用条件

1、环境温度  5aC-+40℃24h内的平均温度不高于+35℃

2、海拔高度：不超过2000m．

3、相对湿度：在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+201:时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5°。

5、设备应安装在无剧烈振动和冲击的地方以及不足以使电器元件受到腐蚀的场所。

注用户有特殊要求时可与本公司协商解决。

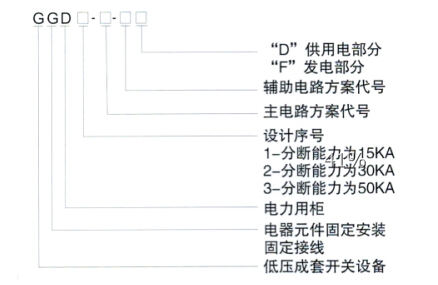

三、型号及含义

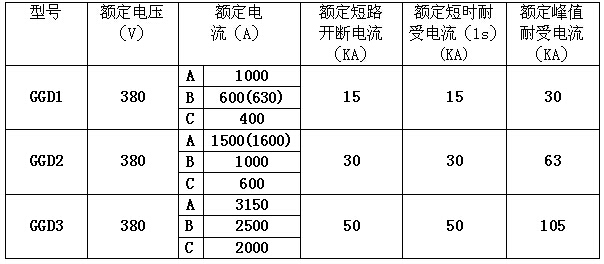

四、技术参数

五、订货须知用户订货时应提供如下资料：

a. 产品的全型号（包括主电路方案号和辅助电路方案号）

b. 主电路系统组合顺序图（排列图及一次单线图）

c. 辅助电路电气原理图

d. 柜内元器件清单

e. 配电柜的排列图

f. 配电柜表面漆膜颜色

g. 其它与产品正常使用条件不符的特殊要求

外形尺寸（宽*深*高）：

2200*600*800mm

2200*800*1000mm
