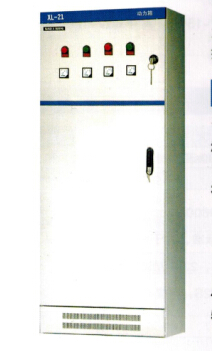

XL-21型动力配电柜

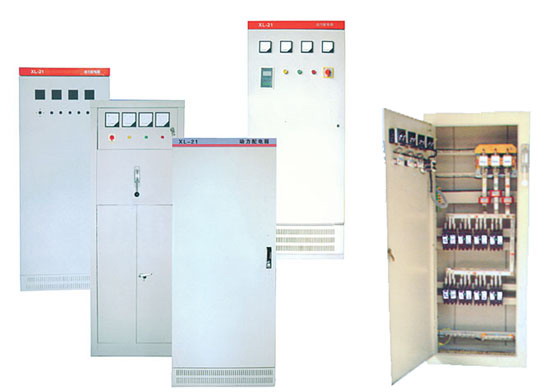

科通电气XL型动力配电柜适用于发电厂及工矿企业中在交流50Hz,额定电压380V及以下的电力系统中作为动力控制及配电之用。它是由型材和薄钢板弯制焊接而成的封闭式结构,单面操作维修,可靠墙安装。动力配电箱正面有门,门上可装测量、信号、控制等元件。
一、简介
科通电气XL型动力配电柜适用于发电厂及工矿企业中在交流50Hz,额定电压380V及以下的电力系统中作为动力控制及配电之用。它是由型材和薄钢板弯制焊接而成的封闭式结构,单面操作维修,可靠墙安装。动力配电箱正面有门,门上可装测量、信号、控制等元件。
二、使用条件
1、海拔高度不超过2000米;
2、适用于户内周围介质温度不高于+40℃,不低于-5℃:
3、空气相对温度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如:+20℃以下时为90%:
4、污染等级为三级;
5、没有导电尘埃与足以能腐蚀金属和破坏绝缘的气体的场所i
6、没有剧烈震动和颠簸及垂直倾斜不超过5度的场所

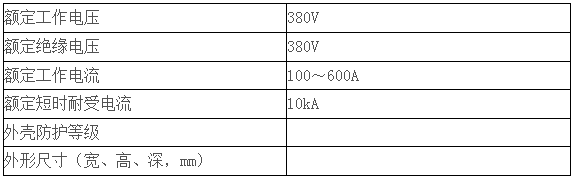

三、技术参数
四、订货须知
用户订货时应提供如下资料:
a. 产品的全型号(包括主电路方案号和辅助电路方案号)
b. 主电路系统组合顺序图(排列图及一次单线图)
c. 辅助电路电气原理图
d. 柜内元器件清单
e. 配电柜的排列图
f. 配电柜表面漆膜颜色
g. 其它与产品正常使用条件不符的特殊要求
