一、简介

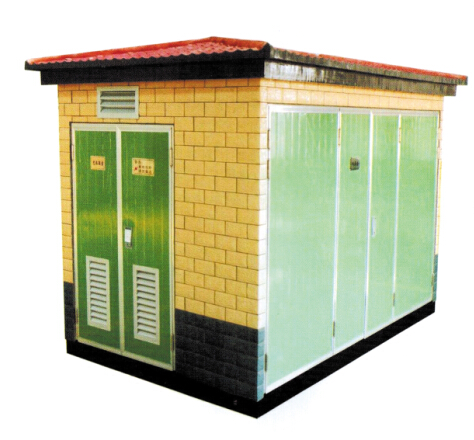

XBZ1预装式变电站是一种集高、低压开关设备、配电变压器于体成套配电装置。广泛用于城市高层建筑、住宅小区、厂矿企业、路灯、宾馆、油田、机场、车站、商场、基建工地等场所。作为10/0.4KV、额定频50HZ网络中的成套配电装置，产品具有成套性强、安装周期短、深入负荷中心、运行安全可靠、占地面积小、投资省、造型美观、与周围环境色彩协调一致等特点。

二、使用条件

1、底座要求承受20吨压力

2、海拔高度：H≤1000m（超海拔时．要特别说明）

3、污秽等级：II、III级  相对湿度日不大于95%．月不大干90%

4、防护等级：IP23D环境温度：25C≤T≤+40℃

5、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。

三、机构及特点

XBZ1箱变基本结构为“目”字形和“品”字形，根据用户要求，箱变可设置内走廊。内部分成三个大的功能室即高压室、变压器室、低压室，各室功能齐全。高压室由HXGN-12环网柜或KYN28-12柜组成次供电系统，还可装设高压计量元件，满足高压计量的要求。并具有全面防误操作功能。变压器可选择s9、Sll、SCB9等油浸式和干式，低压室根据用户的要求，可采用面板式或柜装式，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户用电管理。

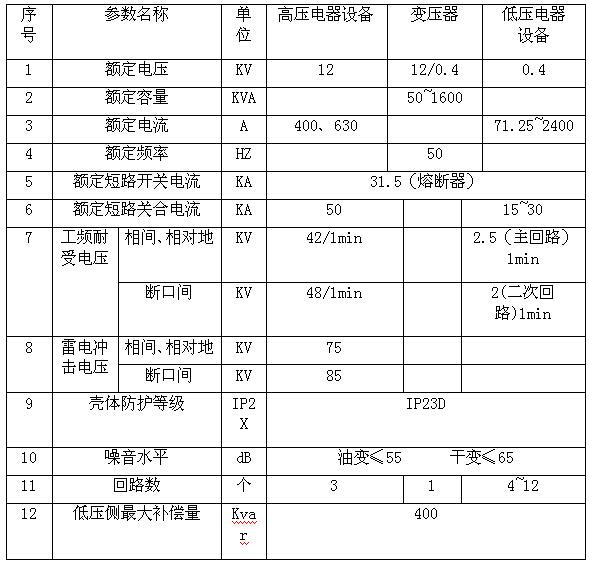

四、技术参数

五、订货须知

用户订货时应提供如下资料：

a. 产品的全型号（包括主电路方案号和辅助电路方案号）

b. 主电路系统组合顺序图（排列图及一次单线图）

c. 辅助电路电气原理图

d. 柜内元器件清单

e. 配电柜的排列图

f. 配电柜表面漆膜颜色

g. 其它与产品正常使用条件不符的特殊要求
